За гранью дифракции: ULA-SNOM и новая эра нанооптики
Свет и вещество взаимодействуют на столь малых масштабах, что традиционная оптика бессильна их разглядеть. Когда речь идет об атомных дефектах в алмазах, наноструктурах в электронных чипах или отдельных молекулах, даже самые совершенные микроскопы сталкиваются с фундаментальным барьером — дифракционным пределом. Однако ученые нашли способ обойти это ограничение, создав технологию, которая позволяет заглянуть в мир, где разрешение измеряется не десятками нанометров, а только одним (10-9м).
Новый метод, разработанный международной командой исследователей из Института Фрица-Габера (Германия), Института молекулярных наук/SOKENDAI (Япония) и CIC nanoGUNE (Испания), объединяет сканирующую ближнепольную оптическую микроскопию (s-SNOM) и бесконтактную атомно-силовую микроскопию (nc-AFM). Результатом стала технология ULA-SNOM, обеспечивающая беспрецедентное разрешение в 1 нанометр — уровень, на котором становятся видны не только отдельные молекулы, но и атомные искажения в кристаллических решетках.
Суть технологии и ее преимущества

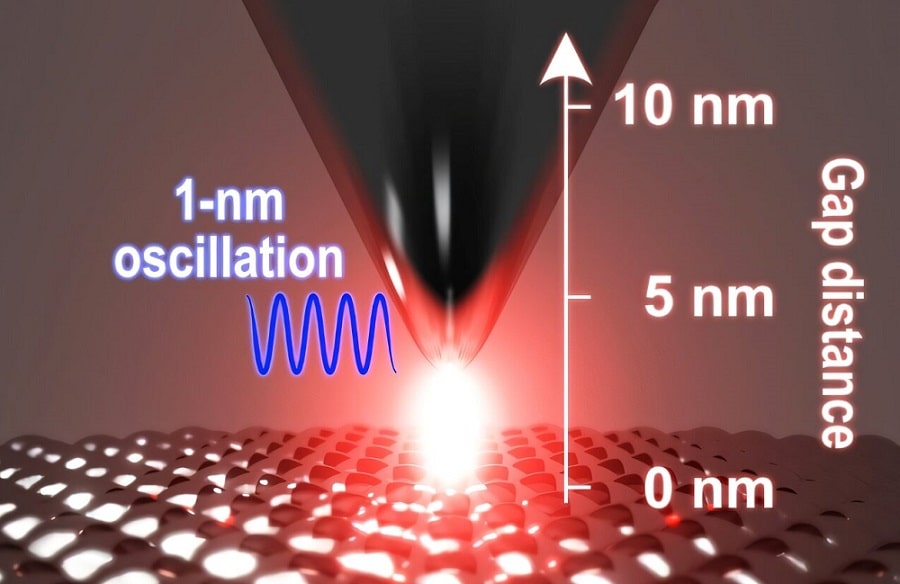

Традиционная s-SNOM использует зонд, оснащенный лазерной подсветкой, для сканирования поверхностей с разрешением от 10 до 100 нанометров. Хотя этого достаточно для многих приложений, изучение атомных структур требует гораздо большей точности. ULA-SNOM решает эту проблему за счет комбинации двух ключевых элементов: сверхмалой амплитуды колебаний зонда и плазмонной полости, создаваемой серебряным острием под лазерным излучением.
Плазмонная полость концентрирует свет в нанометровом объеме, что позволяет регистрировать оптический отклик с ангстремной точностью. Это достигается благодаря тому, что зонд не просто сканирует поверхность, а взаимодействует с ее электромагнитными полями на расстояниях, сравнимых с размерами атомов. В результате ученые получают не только топографическую карту поверхности, но и данные о ее оптических свойствах с беспрецедентной детализацией.
Применение и перспективы
Возможности ULA-SNOM открывают новые горизонты в материаловедении и нанофотонике. Например, технология позволяет изучать:
- Атомные дефекты в полупроводниках и алмазах, которые влияют на квантовые свойства материалов.
- Молекулярные структуры в органической электронике, что критически важно для разработки гибких дисплеев и биосенсоров.
- Плазмонные резонансы в металлических наночастицах, используемых в оптических устройствах следующего поколения.
Кроме того, метод может найти применение в медицине, например, для визуализации биомолекул с высочайшей точностью, что упростит разработку таргетированных лекарств и диагностических инструментов.
Разработка ULA-SNOM знаменует собой важный шаг в эволюции оптической микроскопии. Впервые ученые получили инструмент, способный не только «видеть» атомные структуры, но и анализировать их оптические характеристики без разрушения образца. Это открывает путь к созданию материалов с заданными свойствами, сверхточным сенсорам и новым типам электронных устройств. Будущее нанооптики начинается здесь — в мире, где свет и вещество взаимодействуют на уровне отдельных атомов.
